评测永晶达电子CSP—CHD34 720P高清网络摄像机

深圳永晶达电子有限公司CSP—CHD34 720P高清网络摄像机设计时尚精巧，除了在清晰度上有不俗的表现，同样具备了星光级的日夜型监控、宽动态等功能，是一款功能全面的低照度型高清网络摄像机。由于金鼎奖评测侧重功能的实战性和前沿性，为此，测评记者重点考察该产品的功能。

　　精致外观：360°无死角的俊俏小生

　　刚拿到该机，我就被他精致的外观吸引住了，黑色烤漆彰显大气、典雅，左右两边各有一条镂空的装饰条汇聚成的菱形缺口——一侧是自动光圈接口座，另一侧则十分巧妙的做成了工作状态指示灯，当机器接通网络并通电开始运行时，指示灯将由红

　　转蓝，设计十分独到。机体框架由铝合金整铸而成，保证了机体强度和稳定性的同时又加强了散热，彰显了大厂家优良的制作工艺。后面板部分接口齐全，如果说PoE供电和支持最大64G的SD卡插槽只能让您嘴角一撇的话，那定位精准的ABF自动后焦调节则大大降低了调试的工作量，轻轻一按，轻松聚焦，令您“百用不爽”。

　　无可挑剔：高保真画质、 网络性能优异

　　该机采用2 0 0万像素逐行扫描CMOS，实现捕捉运动图像无锯齿，最高分辨率可达1920×1080，采用H.264 High Profi le编码可输出最高Ful l HD 1080p@60fps实时图像，测试中，将该机的分辨率设置为1080P、帧率设置为25fps、码率固定为4Mbps，在此参数设定下，分别对其画面清晰度、色彩、码流控制、延迟时间进行检测。

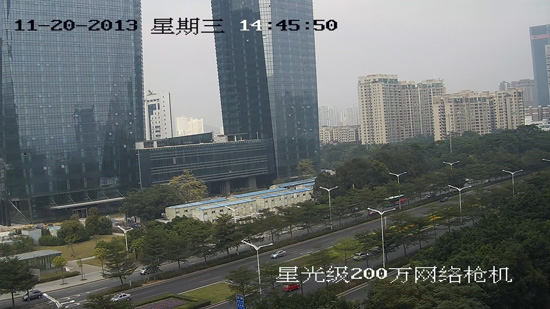

　　• 实景检验：接通摄像机后，将其对准测试室外的道路场景，观察人流、车流以及静态树木等景物，该机的画面效果出色，运动物体流畅自然，无网络摄像机普遍具有拖尾和呼吸效应等现象，景物呈现清晰且锐度很高，画面极具层次感，色彩还原效果也到位(图1)。

▲图1 该机的画面效果出色，运动物体流畅自然，无网络摄像机普遍具有拖尾和呼吸效应等现象，景物呈现清晰且锐度很高，画面极具层次感，色彩还原效果也到位▲

　　画质检测：为了在数据上更直观地考察其清晰度，将摄像机对准清晰度测试卡，发现该机的水平分辨率为1100线、垂直清晰度为1100线、边缘清晰度约800线，灰度等级十级能清晰辨认。再换上24**彩还原测试卡，反复比对显示器的画面与实际测试卡，除个别颜色有偏淡之外，整体色彩表现浑厚、均匀。

　　网络性能：在1080P@25fps CBR4，测试人员打开码流测试软件，检验其对视频码流的控制效果，经观察可发现，该机的平均码流在4.1Mbps-4.4Mbps范围内小范围的波动，再打开电子秒表测得其延迟时间为210ms。

　　宽动态性能：该机支持120dB宽动态WDR功能，将其对准前景灯，宽动态关闭时，前景人物为一片黑暗;当开启宽动态功能后，可发现，虽然背景亮度稍有提升，但前景人物图像很清晰，前后景均完美地得到表现(图2)。同样，该功能在强光灯(检测宽动态对后景的提升效果)、实景的检测中同样表现优秀。

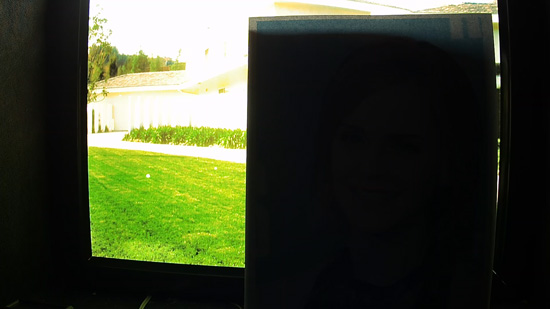

▲图2-1 宽动态关闭▲

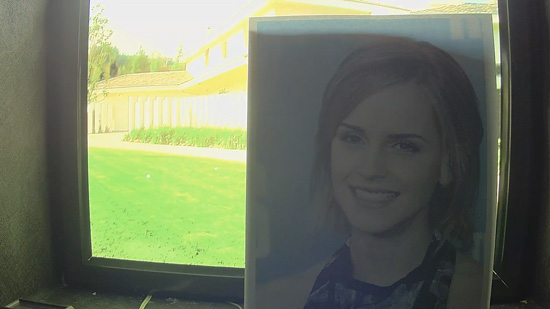

▲图2-2 当开启宽动态功能后，可发现，虽然背景亮度稍有提升，但前景人物图像很清晰，前后景均完美地得到表现▲

宽动态是行业最前沿的技术，永晶达的宽动态表现力处于行业前沿，给同行有示范性。

　　星光级低照度：名副其实

　　CSP—CHD34 200万枪型网络摄像机主打的便是“星光级”低照度。其采用了ICR红外滤片式自动切换。能够实现真正的日夜监控。对此，本刊特意准备了暗箱、暗室，营造了星光级的环境。

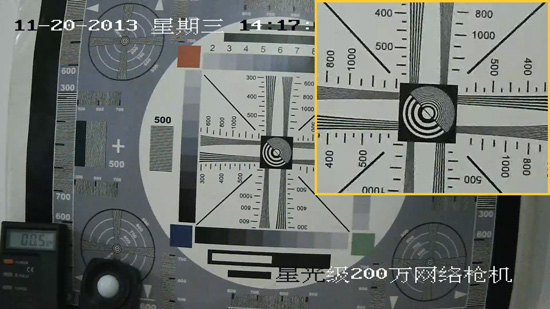

　　• 低照度可用性测试：在正常光照(约为180Lux)条件下该机在清晰度测试卡上的清晰度表现为1100TVL，逐渐调低亮度发现该机在3.0Lux清晰度开始衰减，再继续调低暗室中的光照，当清晰度衰减到原来的70%即770TVL(1100TVL×70%)时，可见此时的照度值已低至0.5Lux(图3)，即使在微光条件下，该机仍能达到至少500线的清晰度。在光线逐渐变暗的情况下，该机清晰度衰减十分缓慢，低照度可用性十分彪悍，令人赞叹。

▲图3 当清晰度衰减到原来的70%即770TVL(1100TVL×70%)时，可见此时的照度值已低至0.5Lux▲

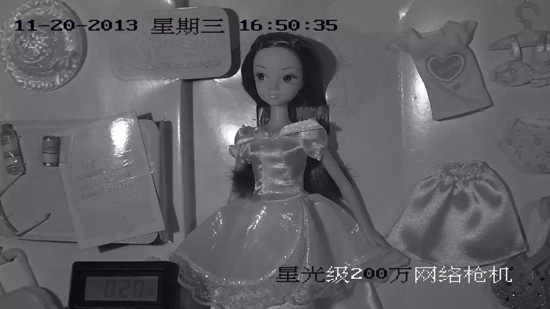

　　• 低照度日夜切换测试：此时再转入密闭效果更好的暗箱中，接通摄像机后将其影像调清晰对准暗箱中的布娃娃，逐渐调低亮度，在0.2Lux时，摄像机红外滤光片切换，图像由彩色转向黑白，画面几乎没有出现噪点(图4)

▲图4 在0.2Lux时，摄像机红外滤光片切换，图像由彩色转向黑白，画面几乎没有出现噪点▲

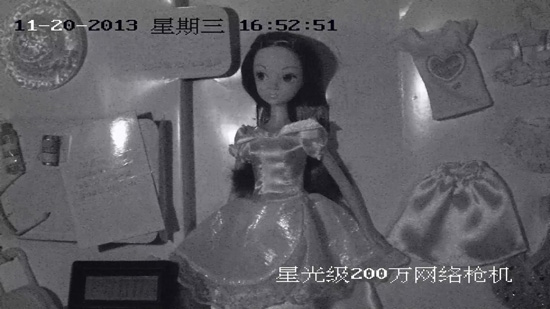

　　• 最低照度测试：将亮度持续调低，在照度为0.01Lux以下时，图像仍能轻易地识别并保持较高锐度，实现了其星光级的监控效果(图5)。

▲图5 在照度为0.01Lux以下时，图像仍能轻易地识别并保持较高锐度，实现了其星光级的监控效果▲

　提升空间：产品在实际使用中发热量偏大，建议改善。

获奖理由：该机支持1080P分辨率下实时高清监控，并且清晰度达到了1100线，而其星光级的低照度呈现效果凸显，在几乎无光的环境下仍可识别到监控画面的轮廓，甚至细节，该表现不得不说优秀。同时，由于24小时监控的需要，永晶达该机的宽动态表现也同样优势。据此，依据评委会决定后，该机的宽动态和星光级技术，为安防行业夜间或者光线明暗分明的监控场景，提供了高清监控的可能性。
